颚式破碎机:

颚式破碎机广泛用于矿山、建材、化工、冶金等行业,可对抗压强度不大于320MPa的各种矿石、岩石等物料进行粗、中碎作业。

1 、机架:机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

2、 颚板和侧护板:定颚和动颚都由颚床和颚板组成,颚板是工作不分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

3、 传动件偏心轴:是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

4 、调节装置调节装置:有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

 5 、飞轮颚式破碎机:飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

6、 润滑装置偏心轴轴承:通常采用集中循环润滑,心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

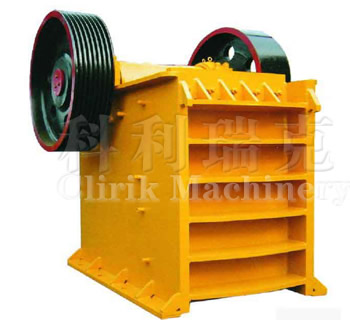

 颚式破碎机图:

 颚式破碎机

 颚式破碎机性能特点:


1、结构简单,使用维护方便;
2、破碎比大,产品粒度均匀;
3、性能稳定,使用成本低;
4、噪音低,粉尘少

颚式破碎机工作原理:

由电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动鄂下行时,定颚与动颚间夹角变小,物料被压碎达到破碎目的,当动颚上升时定鄂和动颚间夹角变大,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出。

颚式破碎机技术参数:
常见中小型号
进料口尺寸(mm)
进料粒度
(mm)
排料口调整范围(mm)
功率
(KW)
产量(t/h)
PE150x250
150x250
125
10-40
5.5-7.5
1-5
PE200x350
200x350
125
15-40
7.5-11
5-16
PE250x400
250x400
210
20-60
15-18.5
5-20
PEX250x400
250x400
210
≤12
15-18.5
5-10
